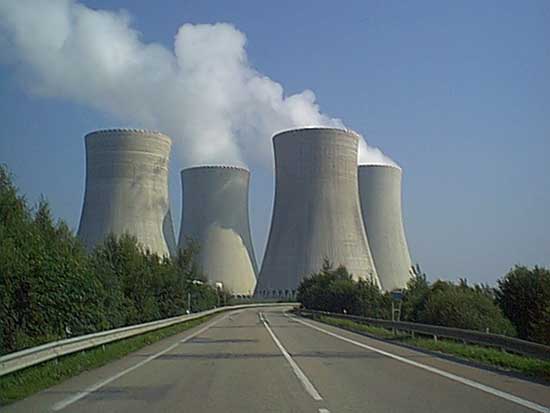

原子力発電所など放射線域で使用する、耐放射線・耐高温タイプファイバースコープ

今までにない安価な耐放射線タイプポリマー製ファイバースコープの製作いたしています。

他の石英系に比べても放射線に対しすぐれています。(ライトガイドも同様)

(線量率40グレイの時) 基準値99000 15分で64000 一時間55000 59000(殆ど無着色)

長尺20m、30mも可能です。但し耐熱性は80℃が標準です。

ご相談ください。

急なお知らせで申し訳ありませんが、ファイバースコープ関係の製作者の体調不良により

今後長期間の製作が困難となりました。

以後数か月の後。生産が出来なくなる可能性があります。

出来る限りご要望にお答しようと思っておりますが、これにも限界があります事をご理解ください。

特殊なもの以外については、材料等の在庫及び体調などを考慮しなければなりません。

在庫品をお知らせいたしますので出来ましたらその範囲で調整をお願いいたします。

別のルートでの供給の可能性も模索中です、追ってお知らせいたします。

以上事情お察しの上よろしくお願いいたします。

例:外径1.5mm-15m 外径7mm-25mなどです。 カスタムメイドの実績一覧

原子力発電所など放射線域で使用する、耐放射線・耐高温タイプファイバースコープの概要。
●外径は細径φ1.5mmから、有効長50mまで(純粋石英コア)。Geドープ石英は細径長尺
 特に他機種に比べ特別安価・簡易タイプ(ポリーマー製)。各種カスタムメイドいたしております。ご相談ください。
●又同時に耐熱温度200℃まで使用可能なタイプも併せて製作可能です。
●イメージバンドル(画素数)は7,400, 10,000 13,000 30,000 50,000画素があります。
●全てCCDカメラ、デジタルカメラ、ビデオカメラなどに接続できます。
●対放射線テストデータは以下の通りです。     ご参考:標準仕様のファイバースコープのページ
注:スコープ用部材の対放射線性試験

  2007年12月 日本アイソトープ協会甲賀研究所において、

  日本原子力研究開発機構殿との掲題共同試験を行ないました。

  供試試料はIG11試料、LG7試料、対物レンズ3試料、完成スコープ1試料 計22試料

  線量率は 40グレイ/H、及び 620グレイ/H の2水準

  照射時間は 15分、60分、3時間 の3水準


  主な結果は以下の通り

  1.Geドープ石英は40グレイ/H×1H では殆ど劣化はない。620グレイ/H×1H

    では透過率は1/10程度に劣化する。

  2.Geドープ石英とセルフォック対物レンズを用いた3m完成スコープ(1m暴露)も

    40グレイ/H×3H で全体透過率低下は20%程度であった。

  3.ポリマーファイバは対放射線性に非常に優れている。620グレイ/H×1Hでも

    透過率低下は20%程度である。

  4.多成分LGは40グレイ/H×15分で透過率は0.01%まで劣化する。

  5.セルフォックレンズは620グレイ/H×1Hで1/3〜1/10程度に減衰する。

ガンマ線照射試験データ  ガンマ線照射試験追加データ

  詳しい試験データを必要な場合は下記メールアドレスに請求ください。

耐放射線ファイバースコープ納入先

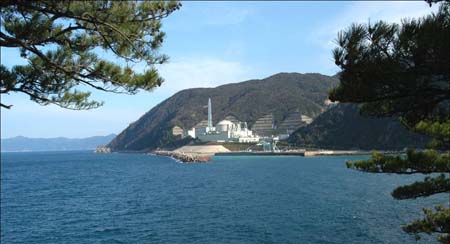

(独)日本原子力研究開発機構 高速増殖炉研究開発センター 殿

(独)日本原子力研究開発機構 大洗開発センター 殿

京都大学原子炉実験所 殿

日立GEニュークリヤーエナジー(株) 殿

耐熱200℃高画質3万画素スコープのページ。
